MacTux 开发笔记 #1：Hello World

MacTux 开发笔记 - 这篇文章属于一个选集。

§ 1: 本文

注意，这是对之前的开发历程的回顾，文章更新进度远落后于 MacTux 实际开发进度。

适用于 macOS 的 Linux 兼容层？
#

作为 ~~使用 macOS 的~~ Linux 深度用户，很多时候我会给 Linux 开发一些软件，不可避免地用到 Linux 特有的特性。在我的 MacBook Air 上，有这样的两个选择：

在 Asahi Linux 上开发：如果要用到 macOS 上的程序和数据就要重启切换系统，比较麻烦；
使用虚拟机：8GB 的内存显得不太充裕；

嗯… 我的配置是 8+256，似乎这两个选择都不是太适合，但如果要在上面开发 Linux 程序，似乎也只能这样做。

适用于 macOS 的 Linux 兼容层？类似 WSL1 和 Wine？Wine 的原理是模拟 ntdll.dll，但是对于 Linux，模拟 glibc 似乎不行… 每个 Linux 发行版都要携带自己的 libc 动态库，可能有不同的补丁；而且 musl libc 程序和静态链接程序也很普遍… 所以，唯一可行的路径是对 Linux 系统调用进行模拟。

似乎 macOS 上没有能模拟系统调用的方法… 直到我看到了 Wine 的一个 PR，其大意为：所有 Windows 系统调用都是非法的 macOS 系统调用，因此，安装 SIGSYS 信号处理程序可以在 macOS 上模拟 Windows 系统调用。

具体来说，在 macOS 上，系统调用号（指通过 rax 或 ARM 上对应寄存器传递的数字）由两部分组成：

syscall_number = syscall_kind | syscall_no

其中，syscall_no 是类似于 Windows 和 Linux 上“系统调用号”的概念，是比较小的数字。而 syscall_kind 是很大的数字，激活位均处于高位，且永远不为 0。

syscall_kind 有三种选择：MACHDEP、BSD 和 MACH。我们常用的系统调用，比如 read()、write() 属于 BSD。Apple 定义， BSD 的值是 0x80000000，因此，假如我们要调用 BSD 下的 1 号系统调用，最终的系统调用号将会是：

syscall_number = 0x80000000 | 0x1 = 0x80000001

恰好，在 x86_64 平台上，Linux 和 macOS 的系统调用传参顺序是一样的。所以，对于模拟 Linux 系统调用而言，Wine 用于 Windows 的那种办法是一样适用的。理解了上述内容，就可以开始第一个实验了。

在开始之前，要给项目想一个好的名字。MacTux 来自 Mac 和 Tux 的组合，其中 Tux 就是 Linux 的吉祥物的名字了，这应该算是一个不错的名字 :-)

第一个实验：简陋到不能称为 Hello World 的 Hello World
#

先实验一下这个想法的可能性。先让 AI 写一段汇编，在 x86 Linux 上输出 “Hello, world”：

section .data
    msg db 'Hello World', 0xA
    len equ $ - msg

section .text
    global _start

_start:
    ; 64位系统调用
    mov rax, 1                    ; sys_write = 1
    mov rdi, 1                    ; stdout = 1
    mov rsi, msg                  ; 字符串地址
    mov rdx, len                  ; 字符串长度
    syscall                       ; 64位系统调用指令

将它作为内联汇编添加到 main.rs 的主函数，之后让我们编写 SIGSYS 的信号处理程序。使用 sigaction，我们可以在信号发生时读取，甚至修改处理器上下文，这是能够利用 SIGSYS 实现系统调用模拟的基础。为了让上面的程序能够运行，我们在主函数的开头安装我们刚刚编写的信号处理程序。

输下 cargo run，我们看到了：

Hello World

成功了！这说明这个想法确实是可行的，可以继续编写了。

第二个实验：通过过程宏简化系统调用编写
#

目前，要编写系统调用的话，我们需要把系统调用传入的 usize 转换成我们需要的类型，再把返回值转换回 usize。这固然很直接，但是，这会导致我们需要大量使用 unsafe 代码，而且也没办法利用诸如 ? 运算符的方便的特性。

我们定义 FromSyscall 和 ToSysret 两个 trait 作为转换，之后编写过程宏，这样，我们就可以像这样编写系统调用了：

#[syscall]
pub unsafe fn sys_swapoff(_dev: *const c_char) -> Result<(), LxError> {
    Err(LxError::EPERM)
}

第三个实验：加载 ELF
#

一个很重要的事情是从 ELF 文件加载 Linux 代码。再一次，让 AI 写一个 Hello World 汇编程序：

section .data
    msg db 'Hello World', 0xA
    len equ $ - msg

section .text
    global _start

_start:
    ; 64位系统调用
    mov rax, 1                    ; sys_write = 1
    mov rdi, 1                    ; stdout = 1
    mov rsi, msg                  ; 字符串地址
    mov rdx, len                  ; 字符串长度
    syscall                       ; 64位系统调用指令

    ; 退出
    mov rax, 60                   ; sys_exit = 60
    xor rdi, rdi                  ; 退出码 = 0
    syscall

我们把它编译成静态二进制程序，a.out。编写了 ELF Loader 之后尝试加载这个二进制程序，似乎… mmap() 失败了？

是的，这是因为 macOS 默认存在 4GB 大小的 pagezero 段，这会阻止加载器将静态链接二进制程序加载到 Linux 上可用的位置。如果将它编译为启用 static-pie 的程序，执行起来就没有问题了。但… 静态程序一样很重要。

所幸，macOS 提供了一种链接器参数，可以自定义 pagezero 段的大小：

-Wl,-pagezero_size,0x4000

它至少为一页。考虑到 ARM 支持，我们将它设置为 16K。设置在 build.rs 之后，我们成功看到了：

Hello World

那么… 可以运行一下真正的，使用 musl libc 的 Hello World 了。我们一样从静态版本开始。

第四个实验：真正的… Hello World
#

这是每个人入门 C 语言时都要编写的代码：

#include <stdio.h>

int main(int argc, char *argv[]) {
    printf("Hello, world!\n");
}

我们在 Alpine Linux 用特定参数下编译它，产生静态链接二进制文件 a.out。我们第一个没有实现的东西就是 argc 和 argv。当然，熟悉 Unix 操作系统的会知道，后面还有一个 envp。翻阅 Linux ABI 文档之后，我们很快可以知道程序启动时，栈的布局是：

|---------------------------| <-- 栈顶（高地址）
|           argc            |
|          argv...          |
|          envp...          |
|          auxv...          |
|---------------------------| <-- 栈底（低地址）

在此阶段，我们用不到 auxv，将它留在以后实现。以 Rust 代码为主，加上少量汇编，我们就可以配置好 Linux 程序入口的堆栈了：

core::arch::asm!(
    "sub rsp, {stkinfo_len}",
    "mov rdi, rsp",
    "mov rsi, {stkinfo_ptr}",
    "mov rcx, {stkinfo_len}",
    "rep movsb",
    "jmp {entry}",

    stkinfo_ptr = in(reg) stkinfo_ptr,
    stkinfo_len = in(reg) stkinfo_len,
    entry = in(reg) entry,
    options(noreturn),
);

忽略掉不支持的系统调用后，静态链接二进制程序… 崩溃了：

Segmentation fault

观察崩溃日志，我们发现出错原因是访问了 0 地址。观察 rip 寄存器的地址，对应到二进制文件，我们发现出错的指令类似于：

mov %fs:0x0, %rax

其中，fs 段被 Linux 用于线程本地存储，在 musl libc 中存储 struct _pthread，里面包含 errno 结构。而 musl 上，该结构体的第一个成员就是指向它本身的自引用指针。问题很清晰了。我们注意到一个系统调用：

arch_prctl(ARCH_SET_FS, ...) = 0

似乎与出错的代码有关。等等… 似乎从信号上下文并无法设置 fs 段寄存器？

首先想到的变通办法是通过 wrfsbase 指令设置 fs 段寄存器。但是经过尝试后，这行不通。macOS，或者说 Rosetta 2，也许，没有启用这个处理器特性。因此，执行这条指令会立即：

Illegal Instruction

通过扩展 Mach 线程 API 的上下文是否可以呢？或许在原生 x86_64 机器上可以，但 Rosetta 2 上会出问题。Rosetta 2 对于这套 API，以及调试 API 实现的上下文会永远返回 fsbase=0 和 gsbase=0，任何写操作也不会实际生效。

难道就要这么失败了吗？Linux 上，gs 不被使用，而恰好我们在 macOS 上有办法设置 gsbase… 而且 macOS 上 fs 不被使用… 我们似乎可以用到一些动态二进制修改技术。

第五个实验：动态二进制修改
#

不设置 fs 的情况下，fsbase 永远都是 0。%fs: 后面会跟一个很小的数字，至少是远小于 16K，也就是 pagezero 段的大小的。这就意味着对 fs 段的访问总是意味着 SIGSEGV。

我们注意到，对于所有使用了 fs 段寄存器的指令，其第一个字节是 0x64。将它替换成 0x65 就可以变成一条新指令，这条指令和原来的指令唯一的区别就是把引用的段寄存器从 fs 替换成了 gs。

所以… 一个相当 tricky 但有效的方法：

#[cfg(target_arch = "x86_64")]
unsafe extern "C" fn handle_sigsegv(_: c_int, info: &libc::siginfo_t, ctx: &mut libc::ucontext_t) {
    // This special handler may process all `fs` accesses to `gs` ones.
    if !reentrant_in_emulated(info) {
        return raise(SigNum::SIGSEGV, info, ctx, false);
    }

    unsafe {
        let insc_byte = (*ctx.uc_mcontext).__ss.__rip as usize as *const AtomicU8;
        match (*insc_byte).compare_exchange(
            0x64,
            0x65,
            atomic::Ordering::Relaxed,
            atomic::Ordering::Relaxed,
        ) {
            Ok(_) => (),
            Err(_) => {
                crate::emuctx::leave_emulated();
                raise(SigNum::SIGSEGV, info, ctx, true);
            }
        }
    }
}

并且把所有从 Linux 创建或为 Linux 使用的、带有 EXEC 权限的内存映射都叠加上 WRITE 权限。

如果出错位置位于 macOS 代码，那么会 raise 段错误，最终使程序立即退出，这是预期的情况。如果出错位置位于 Linux 代码，那么既能在使用 fs 段寄存器时替换到 gs，又能在其他时候调用 Linux 程序设定的信号处理程序，很好！

然而，macOS 本身大量依赖于 gs 寄存器做线程本地存储。所以，我们设置一个全局映射，允许用线程 ID 获取 macOS 的 gsbase 值。这样，当我们切换到 Linux 代码时，就使用 Linux 程序设置的 gsbase；跳转到 macOS 代码时，就恢复 macOS 原本的 gsbase。

要实现上面的目标，需要知道如何读取和设置 gsbase 寄存器的值。对于设置 gsbase 寄存器的值，很容易搜索到这样的方法，即调用下列私有 API：

unsafe extern "C" {
    fn _thread_set_tsd_base(gsbase: *mut u8);
}

… 但如何读取 gsbase 寄存器的值呢？没有一个直接做到这件事情的系统调用；rdgsbase 和 rdmsr 指令不可用；尝试从 macOS 的 struct pthread 获取自引用指针似乎可行，但其布局是非常可能会随系统更新而变化的。所幸，我从 Wine 源代码中找到了这个方法：

fn current_gsbase() -> usize {
    let mut tiinfo: libc::thread_identifier_info = unsafe { std::mem::zeroed() };
    let mut info_count = libc::THREAD_IDENTIFIER_INFO_COUNT;
    let thread_self = unsafe { mach_thread_self() };
    let kr = unsafe {
        libc::thread_info(
            thread_self,
            libc::THREAD_IDENTIFIER_INFO as _,
            (&raw mut tiinfo).cast(),
            (&raw mut info_count).cast(),
        )
    };
    unsafe {
        mach_port_deallocate(mach2::traps::mach_task_self(), thread_self);
    }
    if kr == libc::KERN_SUCCESS {
        tiinfo.thread_handle as usize
    } else {
        0
    }
}

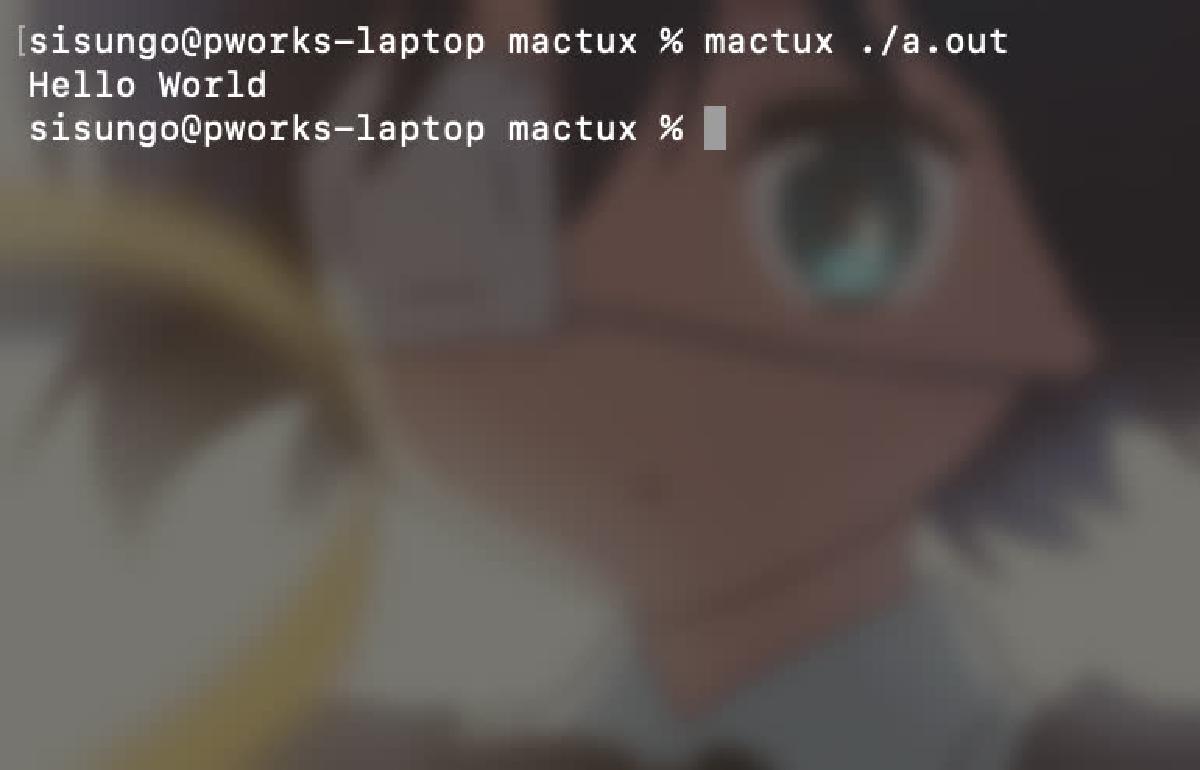

大功告成！做好这些工作，我们再次执行 “Hello World”，观察到：

Hello World

成功了！

第六个实验：动态链接
#

虽说静态链接程序在 Linux 上很重要，但还是动态链接程序更常见。让我们编译一个 static-pie 的二进制程序 —— 虽然名字带 static，但它使用和动态链接一样的技术。我们重新编译那个文件，使用 static-pie，然后执行… 又得到了：

Segmentation Fault

调试后发现和 auxv 有关。对于目前的目标 —— 运行 PIE 的 Hello World，我们需要这些 Auxv Entry:

/// Type of an auxiliary vector entry.
#[derive(Debug, Clone, Copy)]
enum AuxType {
    Null = 0,
    // ExecFd = 2,
    Phdr = 3,
    PhEnt = 4,
    PhNum = 5,
    PageSz = 6,
    Base = 7,
    Entry = 9,
    // Random = 25,
    // Sysinfo = 32,
    // SysinfoEhdr = 33,
}

一一实现后，我们得到了熟悉的：

Hello World

有了这些积累，再实现读取 PT_INTERP 的功能，很快就对动态链接的 Hello World 也一样的结果。

总结
#

总之，我们已经能够成功运行~~各种各样的~~ Hello World 了，这是运行各种复杂 Linux 程序的基础。后面的文章将会分享开发 MacTux 的过程中遇到的各种问题或有趣的事情，以及各个阶段性目标。
